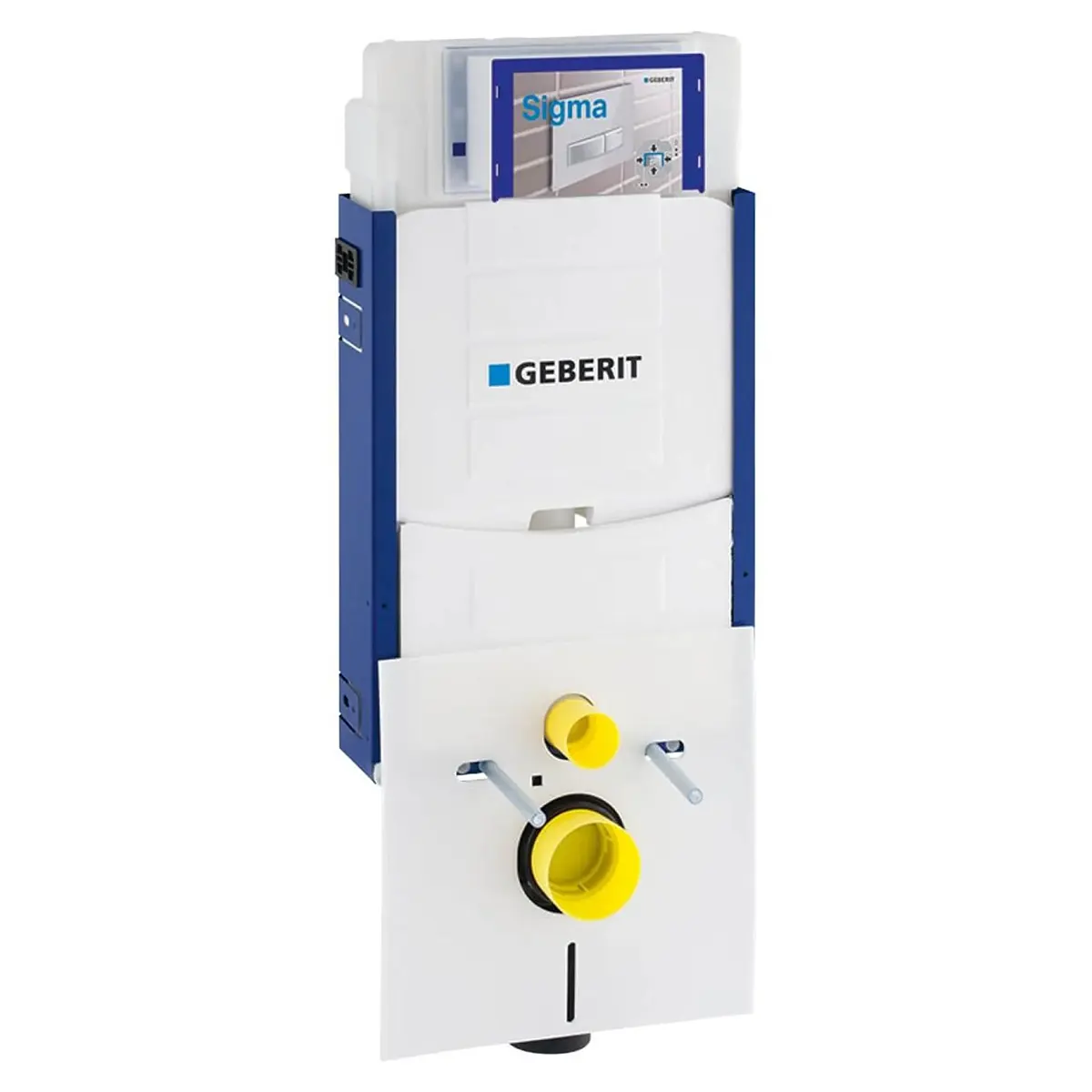

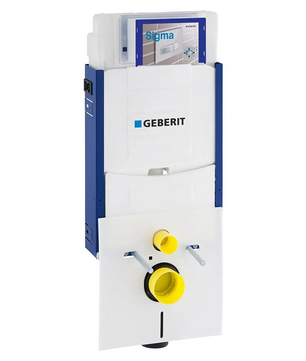

Produktbeschreibung
Das Geberit Kombifix Element für Wand-WCs ist für die Installation in gemauerten Wänden sowie in teil- oder raumhohen Vorwandinstallationen vorgesehen. Das Nassbauelement verfügt über einen integrierten Sigma Unterputzspülkasten mit 12 cm Tiefe und eignet sich für Wand-WCs mit Anschlussmaßen nach DIN EN 33:2011-11.
Je nach verwendeter Betätigungsplatte unterstützt der Spülkasten eine 1-Mengen-, 2-Mengen- oder Spül-Stopp-Spülung. Die Werkseinstellung liegt bei 6 und 3 l. Die große und kleine Spülmenge lassen sich innerhalb der vorgesehenen Einstellbereiche anpassen.
Der pulverbeschichtete Montagerahmen ist mit vier Befestigungswinkeln ausgestattet und ermöglicht eine stabile Montage in der Massivwand. Der Anschlussbogen kann werkzeuglos von vorne montiert werden. Auch Montage- und Wartungsarbeiten am Unterputzspülkasten lassen sich weitgehend ohne Werkzeug durchführen.
Der schwitzwassergedämmte Spülkasten besitzt eine Frontbetätigung. Der Wasseranschluss kann hinten oder oben mittig erfolgen. Ein integriertes Eckventil mit Handrad sowie der MeplaFix-fähige Anschluss erleichtern die Wasserinstallation.
Für die spätere Nachrüstung eines Geberit AquaClean Dusch-WCs ist bereits ein Leerrohr für die Wasserzuleitung vorhanden. Der Bauschutz schützt die Serviceöffnung während der Bauphase vor Feuchtigkeit und Verschmutzung und kann bei Bedarf abgelängt werden.
Highlights
Geberit Kombifix Element für Wand-WC
Integrierter Sigma Unterputzspülkasten
Bauhöhe: 108 cm
Für gemauerte Wände
Für teil- und raumhohe Vorwandinstallationen
Geeignet für Wand-WCs nach DIN EN 33
1-Mengen-, 2-Mengen- und Spül-Stopp-Spülung möglich
Werkseinstellung: 6 und 3 l
Betätigung von vorne
Schwitzwassergedämmter Spülkasten
Werkzeuglose Montage und Wartung
Pulverbeschichteter Montagerahmen
Vier Befestigungswinkel
Anschlussbogen werkzeuglos montierbar
Wasseranschluss hinten oder oben mittig
MeplaFix-fähiger Wasseranschluss
Integriertes Eckventil mit Handrad
Leerrohr für Geberit AquaClean vorhanden
Schallschutzset enthalten
Herstellerartikelnummer: 110.300.00.5
EAN: 4025416733881
Technische Daten
Hersteller: Geberit
Serie: Kombifix
Herstellerartikelnummer: 110.300.00.5
Produktart: Montageelement für Wand-WC
Ausführung: Nassbauelement
Spülkasten: Geberit Sigma UP-Spülkasten, 12 cm
Betätigung: von vorne
Geeignet für:
gemauerte Wände
Massivwände
teilhohe Vorwandinstallationen
raumhohe Vorwandinstallationen
Installationswände
Nicht geeignet für:
Leichtbauwände
klassische Trockenbaukonstruktionen ohne geeignete Massivwand
Selbsttragend: Nein
Höhenverstellbar: Nein
Tiefenverstellbar: Nein
Breitenverstellbar: Nein
Spültechnik
Unterstützte Spülarten:
1-Mengen-Spülung
2-Mengen-Spülung
Spül-Stopp-Spülung
Spülmenge Werkseinstellung: 6 und 3 l
Einstellbereich große Spülmenge: 4,5 / 6 / 7,5 l
Einstellbereich kleine Spülmenge: 3 bis 4 l
Sofortiges Nachspülen bei Werkseinstellung: Ja
Berechnungsdurchfluss: ca. 0,11 l/s
Fließdruck: 10 bis 1.000 kPa
Mindestfließdruck: 50 kPa
Maximale Wassertemperatur: 25 °C
Anschlüsse
Trinkwasseranschluss: R 1/2 Zoll
Anschlussart: Außengewinde
Wasseranschlussposition:
hinten
oben mittig
MeplaFix-fähig: Ja
Eckventil integriert: Ja
Anschlussbogen: PE-HD, Ø 90 mm
Übergangsmuffe: PE-HD, Ø 90/110 mm
Rohraußendurchmesser Spülrohr: 45 mm
Rohraußendurchmesser Abflussrohr: 90 mm
Mittenabstand WC-Befestigung:
180 mm
230 mm
Material und Konstruktion
Rahmenmaterial: Stahl
Oberfläche Rahmen: pulverbeschichtet
Material Spülkasten: Kunststoff
Spülkasten schwitzwassergedämmt: Ja
Anschlussbogen schallgedämmt: Ja
Bauschutz für Serviceöffnung: Ja
Bauschutz ablängbar: Ja
Leerrohr für Geberit AquaClean: Ja

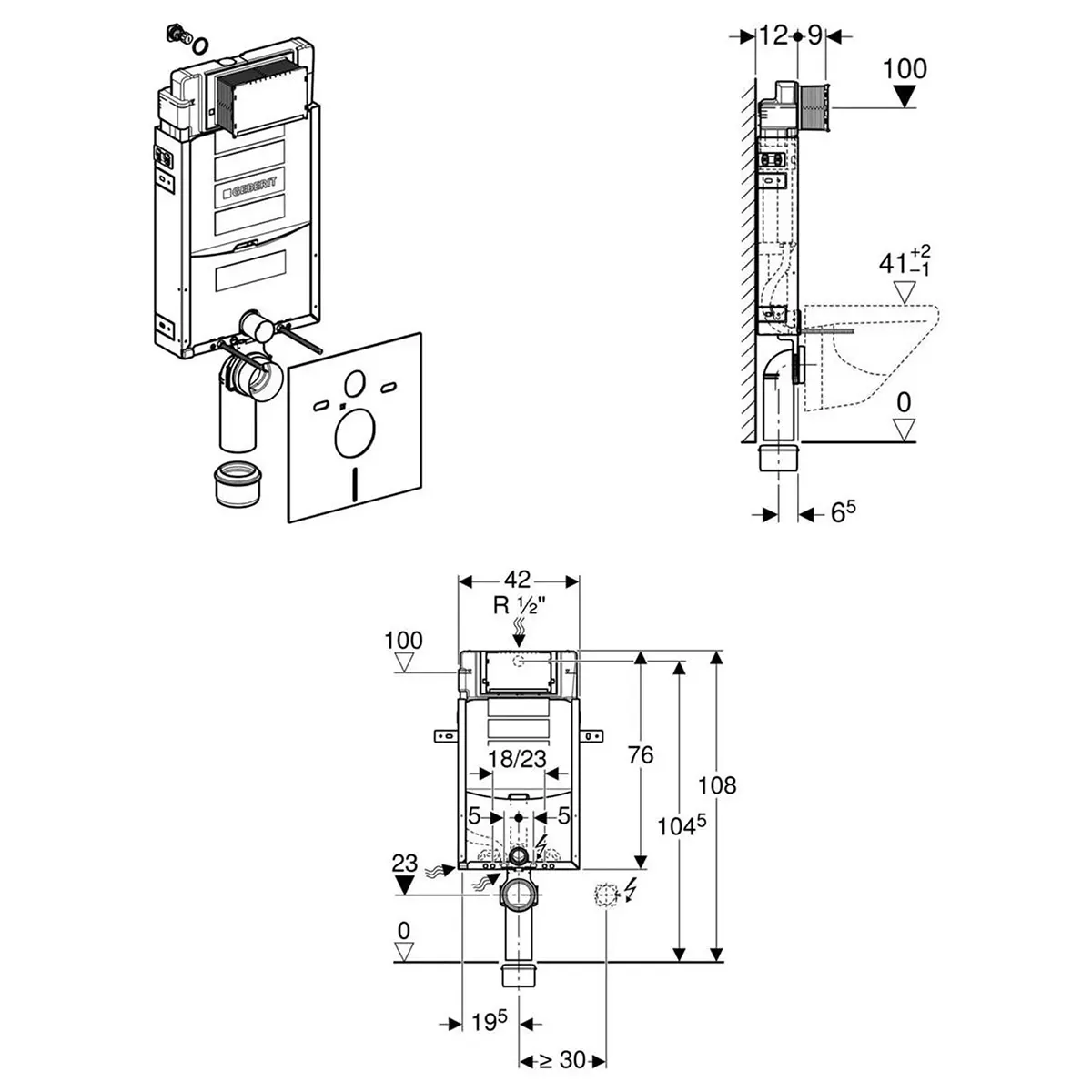

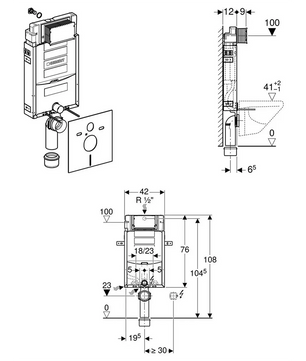

Maße und Gewicht
Höhe: 1.080 mm
Breite: 420 mm
Tiefe: 120 mm
Mindest-Ablagenhöhe: 1.080 mm
Gewicht: ca. 7,9 bis 8,2 kg
Ausstattung
Sigma Unterputzspülkasten
Pulverbeschichteter Montagerahmen
Vier Befestigungswinkel
Integriertes Eckventil mit Handrad
MeplaFix-fähiger Wasseranschluss
Bauschutz für Serviceöffnung
AquaClean-Leerrohr
Anschlussbogen
Übergangsmuffe
Schallschutzset
WC-Anschlussset
Gewindestangen M12
Lieferumfang
1 × Geberit Kombifix Element für Wand-WC
1 × Sigma Unterputzspülkasten, 12 cm
1 × Wasseranschluss R 1/2 Zoll
1 × integriertes Eckventil mit Handrad
1 × Bauschutz für Serviceöffnung
1 × Anschlussset für Wand-WC, Ø 90 mm
1 × Anschlussbogen aus PE-HD, Ø 90 mm
1 × Übergangsmuffe aus PE-HD, Ø 90/110 mm
1 × Füllsegment
2 × Schutzstopfen
1 × Schallschutzset
2 × Gewindestangen M12
Befestigungsmaterial
Nicht im Lieferumfang enthalten
Betätigungsplatte
Wand-WC-Keramik
